历代 Apple 存储设备 参数

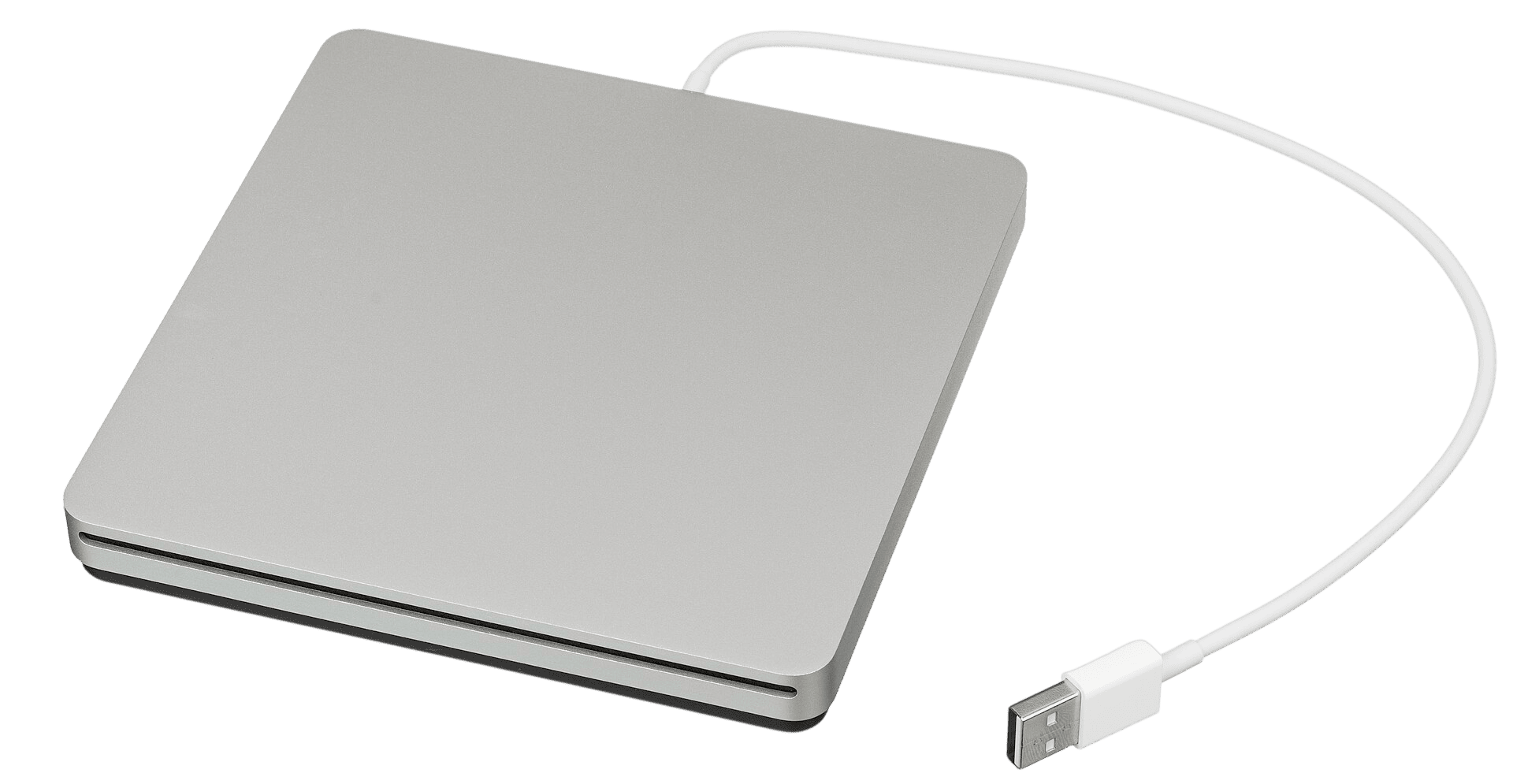

Apple 于 2008 年 1 月随第一代 MacBook Air 推出 MacBook Air SuperDrive，它在 2012 年 6 月被 USB SuperDrive 取代。两者规格完全相同，但 USB SuperDrive 的线缆（340mm）略长于 MacBook Air SuperDrive（250mm）。

Apple 于 2008 年 1 月随第一代 MacBook Air 推出 MacBook Air SuperDrive，它在 2012 年 6 月被 USB SuperDrive 取代。两者规格完全相同，但 USB SuperDrive 的线缆（340mm）略长于 MacBook Air SuperDrive（250mm）。

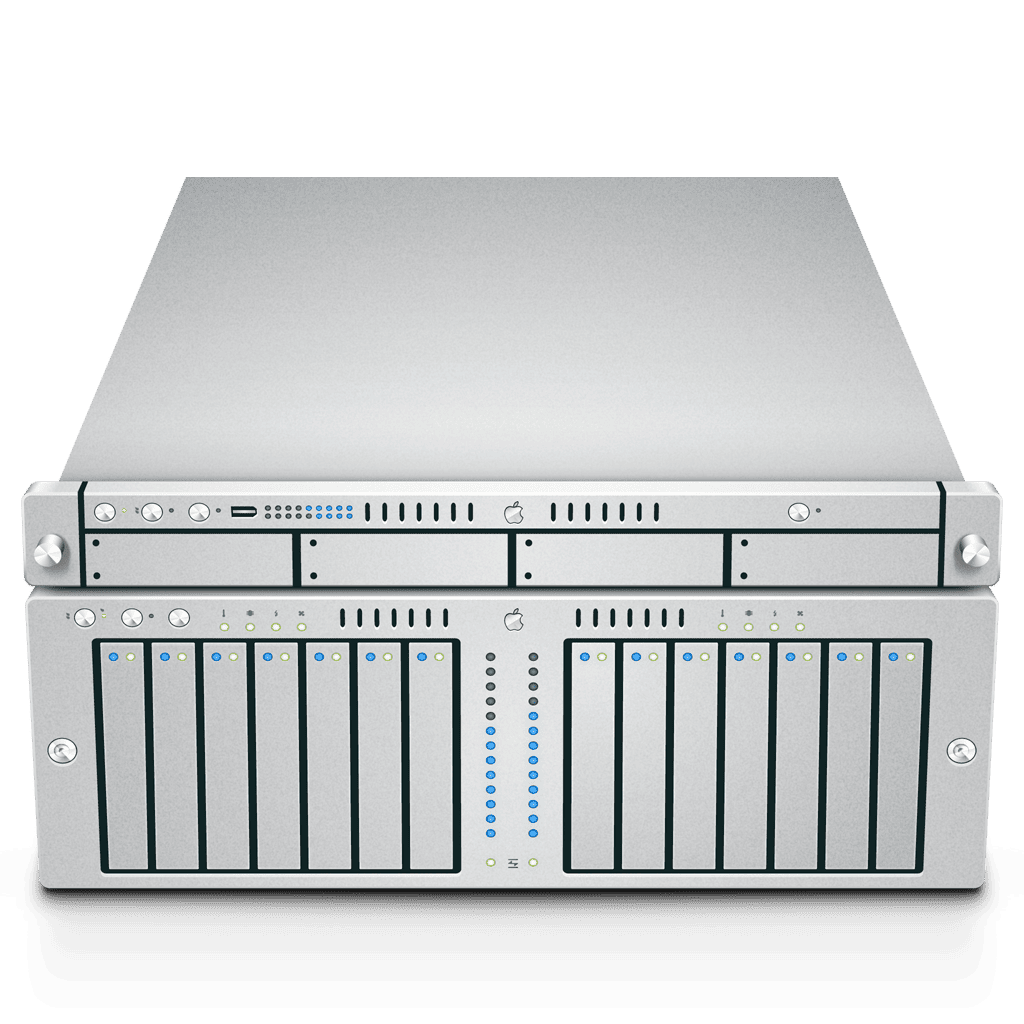

Xserve RAID 可容纳最多 14 块热插拔 Ultra-ATA 硬盘，装入 750 GB 模块时最大容量 10.5 TB，可配置为大多数 RAID 级别，采用机架式设计，高 3U。它通过两个相同的 RAID 控制器芯片组管理硬盘：控制器相互独立但不冗余，各管理 14 块硬盘中的 7 块，一个控制器故障时另一个无法接管其职责；不过它确实配有冗余散热单元和电源。其端口包括两个用于常规数据传输的 Fibre Channel 端口、一个用于远程管理的 10/100 以太网端口，以及一个通过 Simple Signalling Protocol 与 UPS 通信的串口。Apple 主要将 Xserve RAID 定位为 Xserve 在文件服务器和高性能技术计算应用中的搭档，但它在非线性视频编辑等专业环境中也很实用。Xserve RAID 售价在 5,999 至 12,999 美元之间，另有配置和支持选项，于 2008 年 2 月 19 日停产。

Xserve RAID 支持最多 14 个 180 GB 驱动器模块，每个模块位于独立的 ATA-100 总线上。它采用双 2GB Fibre Channel 接口（Xserve 可选配 Fibre PCI 卡），最大存储容量 2.52 TB，售价 5,999 - 10,999 美元。2004 年 1 月 Xserve RAID 迎来升级：支持最多 14 个 250 GB 驱动器模块，每个模块位于独立的 ATA-100 总线上，总容量可达 3.5 TB，售价 5,999 - 10,999 美元。2004 年 10 月的又一次升级增加了 400 GB 驱动器支持，总容量提升至 5.6 TB，售价 5,999 - 12,999 美元。

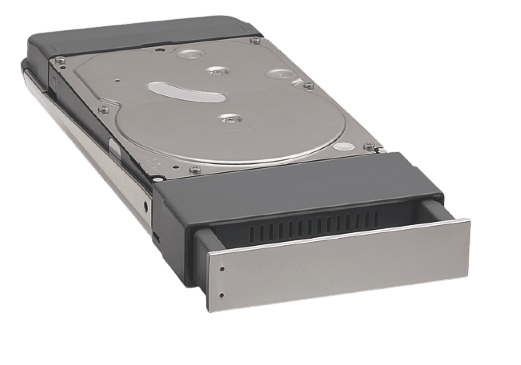

Apple Drive Module 是 Xserve 和 Xserve RAID 使用的热插拔硬盘。模块配有指示硬盘健康状况和活动状态的 LED，每个驱动器模块都连接到 Xserve 和 Xserve RAID 上独立的总线，并由锁定机构固定到位。它们提供 ATA、SATA 和 SAS 配置。

Xserve RAID 支持最多 14 个 180 GB 驱动器模块，每个模块位于独立的 ATA-100 总线上。它采用双 2GB Fibre Channel 接口（Xserve 可选配 Fibre PCI 卡），最大存储容量 2.52 TB，售价 5,999 - 10,999 美元。2004 年 1 月 Xserve RAID 迎来升级：支持最多 14 个 250 GB 驱动器模块，每个模块位于独立的 ATA-100 总线上，总容量可达 3.5 TB，售价 5,999 - 10,999 美元。2004 年 10 月的又一次升级增加了 400 GB 驱动器支持，总容量提升至 5.6 TB，售价 5,999 - 12,999 美元。

Apple Drive Module 是 Xserve 和 Xserve RAID 使用的热插拔硬盘。模块配有指示硬盘健康状况和活动状态的 LED，每个驱动器模块都连接到 Xserve 和 Xserve RAID 上独立的总线，并由锁定机构固定到位。它们提供 ATA、SATA 和 SAS 配置。

Macintosh PowerBook 2400c 软盘驱动器（M4327）仅兼容 PowerBook 2400c，采用独特的 Molex 连接器而非之前的 HDI-20 连接器。可能由于 2400c 的 IBM 设计血统，驱动器和计算机使用的连接器与同期 IBM ThinkPad 外置软驱相同，但 IBM 驱动器在电气上并不兼容。该驱动器于 1998 年停产，是 Apple 制造的最后一款外置软驱。

AppleCD 是 Apple 从 1980 年代末到 1990 年代末制造和销售的一系列基于 SCSI 的 CD-ROM 驱动器。早期 AppleCD 需要 CD 卡匣才能使用，后期型号改用托盘式机构。1988 年推出的初代型号就叫 AppleCD SC，后续推出了多个型号，包括 AppleCD SC Plus、150、300、300 Plus、300e Plus、300i Plus、600e、600i 和 1200i（「e」表示外置，「i」表示内置；型号数字同时代表以 KB/s 为单位的数据读取速度）。

AppleCD 是 Apple 从 1980 年代末到 1990 年代末制造和销售的一系列基于 SCSI 的 CD-ROM 驱动器。早期 AppleCD 需要 CD 卡匣才能使用，后期型号改用托盘式机构。1988 年推出的初代型号就叫 AppleCD SC，后续推出了多个型号，包括 AppleCD SC Plus、150、300、300 Plus、300e Plus、300i Plus、600e、600i 和 1200i（「e」表示外置，「i」表示内置；型号数字同时代表以 KB/s 为单位的数据读取速度）。

Apple 外置硬盘为 Macintosh 用户提供了便捷、轻松的存储升级选择，容量最高可达 9 GB。它采用灵活美观的设计，可竖放或横放，无论以何种方式摆放，前面板控制都便于使用。驱动器附带多种实用软件，包括强大的磁盘修复工具、文件压缩软件和全面的备份工具，操作轻而易举。

Apple PowerCD 于 1993 年 3 月 22 日发布，1993 年 6 月底上市。它是飞利浦设计产品（Philips CDF-100）的贴牌版本，随 Apple 音箱一同销售，并附带遥控器。PowerCD 能读取柯达 Photo CD、数据 CD 和音频 CD，可通过 SCSI 连接 Macintosh，也可连接立体声音响和电视机。随着 Apple Newton 的成功，Apple 工业设计集团在 1992 年年中成立了名为 Mac Like Things 的部门，专注于他们眼中 Apple 在消费电子设备领域的全新市场。PowerCD 是 Apple 推向市场的首款无需计算机即可使用的独立消费级产品，类似于当时索尼的 Discman 便携 CD 播放器；但与索尼和大多数产品不同，Apple 的产品还能用作计算机外设。当时大多数桌面 Mac 都内置了 CD-ROM，而 PowerCD 的设计目标是搭配还要过好几年才会内置 CD-ROM 的 PowerBook 系列。仅靠电池供电即可运行的能力，使它不仅是计算机的便携驱动器，还能作为独立便携 CD 播放器销售。

AppleCD 是 Apple 从 1980 年代末到 1990 年代末制造和销售的一系列基于 SCSI 的 CD-ROM 驱动器。早期 AppleCD 需要 CD 卡匣才能使用，后期型号改用托盘式机构。1988 年推出的初代型号就叫 AppleCD SC，后续推出了多个型号，包括 AppleCD SC Plus、150、300、300 Plus、300e Plus、300i Plus、600e、600i 和 1200i（「e」表示外置，「i」表示内置；型号数字同时代表以 KB/s 为单位的数据读取速度）。

AppleCD 是 Apple 从 1980 年代末到 1990 年代末制造和销售的一系列基于 SCSI 的 CD-ROM 驱动器。早期 AppleCD 需要 CD 卡匣才能使用，后期型号改用托盘式机构。1988 年推出的初代型号就叫 AppleCD SC，后续推出了多个型号，包括 AppleCD SC Plus、150、300、300 Plus、300e Plus、300i Plus、600e、600i 和 1200i（「e」表示外置，「i」表示内置；型号数字同时代表以 KB/s 为单位的数据读取速度）。

Macintosh HDI-20 外置 1.44MB 软盘驱动器（M8061）专为 Macintosh PowerBook 系列制造，内置低功耗、更纤薄的 SuperDrive 版本，采用小型方形 HDI-20 专有连接器而非桌面版较大的标准 DB-19 连接器，并直接由笔记本供电。它配有相配的深灰色外壳，盖板可向下翻折形成支架。这款外置驱动器作为无内置驱动器 PowerBook 的选配出售；部分 PowerBook 机型则内置了相同的机芯——这些机型原本没有容纳外置驱动器的条件。

AppleCD SC Plus 是 Apple 的第二款 CD-ROM 驱动器，于 1991 年推出，取代 AppleCD SC。型号为 M3021，与前代一样使用 1x 只读 CD-ROM 机芯。Plus 可读取最高 750 MB 数据的 CD，高于 AppleCD SC 的 650 MB。配件正面有指示灯、退盘按钮、迷你音频插孔、音量旋钮和 CD 卡匣驱动器；背面有两个 50 针 Centronics SCSI 接口、RCA 音频接口、电源输入和电源开关。相较 AppleCD SC 只有小幅改进，两者基本相同。

Apple FDHD 驱动器（Floppy Disk High Density，后更名 Apple SuperDrive，G7287）于 1989 年推出，是 Apple 首款外置 1.44 MB 高密度双面 3.5 英寸软驱。它支持 Apple 全部 3.5 英寸软盘格式以及所有标准 PC 格式（如 MS-DOS、Windows），使 Macintosh 能读写所有行业标准软盘格式。外置版本仅在 Apple II 产品生命周期末期短暂支持该平台。要利用驱动器的扩展容量和新功能，Macintosh 和 Apple II 必须配备新的 SWIM（Sander-Wozniak Integrated Machine）软盘控制芯片——Apple II 需要集成该芯片的 Apple II 3.5 磁盘控制卡。若连接到采用旧 IWM（Integrated Woz Machine）芯片的老款 Macintosh、Apple IIGS 或 Apple IIc Plus，驱动器只会作为标准 800K 驱动器工作，无任何附加功能；Apple IIGS 需要接口卡才能利用其更大容量和处理 PC 格式的能力；Apple IIe 除非安装专用接口卡，否则完全无法使用——与被它取代的 UniDisk 3.5 如出一辙。它最后支持的 Mac 是 Classic II，随后不久停产。从发布起该驱动器被装入每一台桌面 Mac，直到 1998 年 iMac 发布才被取消；PowerPC Mac 放弃了原来的索尼自动吸入式机芯，改用手动吸入机构。

Apple Hard Disk 20SC 是 Apple 首款基于 SCSI 的硬盘驱动器，同时面向 Apple II 家族和 Macintosh。其外壳设计在次年推出的 40SC、80SC（仅铂金配色）以及 1989 年的 160SC 上原样沿用。它不仅是 Apple 首款跨平台驱动器，也是首款采用 Snow White 设计语言的硬盘。值得注意的是，它是唯一使用 Macintosh 米色的 Snow White 产品，也是少数同时以两种颜色发布的 Apple 产品之一。由于 Apple IIGS 是首款采用 Apple 称之为「铂金」新灰色的产品，20SC 必须同时搭配它和 Macintosh Plus 的米色——它被设计成可以恰好垫在 Macintosh Plus 之下。1987 年起，所有 Apple 产品都改用铂金色，并在此后十年沿用。

AppleCD SC 是 Apple 的第一款 CD-ROM，于 1988 年推出。它最初内置风扇，但 1990 年被移除——风扇并无必要，还会将灰尘吸附到光盘头上引发问题。它采用前置卡匣式 1x CD-ROM，仅支持只读介质，只能读取容量最高 650 MB 的 CD，支持 CD-Audio、CD-ROM、HFS、ProDOS 和 High Sierra 五种格式。设备正面有退盘按钮、迷你唱机声音输出插孔和音量旋钮；背面有电源开关、电源输入、两个 Centronics 50 针 SCSI 输出和 RCA 音频接口。配合适当的软件，它可在任何带 DB-25 接口的 Macintosh 或带 Apple II SCSI 接口卡的 Apple II 上运行。

Apple Hard Disk 20SC 是 Apple 首款基于 SCSI 的硬盘驱动器，同时面向 Apple II 家族和 Macintosh。其外壳设计在次年推出的 40SC、80SC（仅铂金配色）以及 1989 年的 160SC 上原样沿用。它不仅是 Apple 首款跨平台驱动器，也是首款采用 Snow White 设计语言的硬盘。值得注意的是，它是唯一使用 Macintosh 米色的 Snow White 产品，也是少数同时以两种颜色发布的 Apple 产品之一。由于 Apple IIGS 是首款采用 Apple 称之为「铂金」新灰色的产品，20SC 必须同时搭配它和 Macintosh Plus 的米色——它被设计成可以恰好垫在 Macintosh Plus 之下。1987 年起，所有 Apple 产品都改用铂金色，并在此后十年沿用。

Apple Hard Disk 20SC 是 Apple 首款基于 SCSI 的硬盘驱动器，同时面向 Apple II 家族和 Macintosh。其外壳设计在次年推出的 40SC、80SC（仅铂金配色）以及 1989 年的 160SC 上原样沿用。它不仅是 Apple 首款跨平台驱动器，也是首款采用 Snow White 设计语言的硬盘。值得注意的是，它是唯一使用 Macintosh 米色的 Snow White 产品，也是少数同时以两种颜色发布的 Apple 产品之一。由于 Apple IIGS 是首款采用 Apple 称之为「铂金」新灰色的产品，20SC 必须同时搭配它和 Macintosh Plus 的米色——它被设计成可以恰好垫在 Macintosh Plus 之下。1987 年起，所有 Apple 产品都改用铂金色，并在此后十年沿用。

Apple Hard Disk 20SC 是 Apple 首款基于 SCSI 的硬盘驱动器，同时面向 Apple II 家族和 Macintosh。其外壳设计在次年推出的 40SC、80SC（仅铂金配色）以及 1989 年的 160SC 上原样沿用。它不仅是 Apple 首款跨平台驱动器，也是首款采用 Snow White 设计语言的硬盘。值得注意的是，它是唯一使用 Macintosh 米色的 Snow White 产品，也是少数同时以两种颜色发布的 Apple 产品之一。由于 Apple IIGS 是首款采用 Apple 称之为「铂金」新灰色的产品，20SC 必须同时搭配它和 Macintosh Plus 的米色——它被设计成可以恰好垫在 Macintosh Plus 之下。1987 年起，所有 Apple 产品都改用铂金色，并在此后十年沿用。

从 1986 年 9 月起，Apple 采用统一的跨平台产品策略，尽可能消除平台专属外设。Apple 3.5 Drive（A9M0106）是与 Apple IIGS 一同发布的 800K 外置驱动器，取代了米色的 Macintosh 800K 外置驱动器，同时兼容 Apple IIGS 和 Macintosh。它采用类似 UniDisk 的外壳，但为铂金灰配色；与 UniDisk 3.5 一样包含 Apple II 专属功能，如手动退盘按钮和可将两台驱动器连到一台 Apple II 的菊花链接口，而 Macintosh 仍只能使用一台外置驱动器并忽略退盘按钮。与 Macintosh 800K 外置驱动器不同，Apple 3.5 Drive 无需 HD20 INIT 即可在 64 KB ROM 的原版 Macintosh 128K 和 512K 上原生使用（仅限 400K MFS 格式磁盘）。作为通用外置驱动器替代品，随着 Apple IIc Plus 和 Apple IIe 的 Apple II 3.5 磁盘控制卡推出，它最终兼容了所有在产的 Apple II 机型。

1986 年 1 月，Apple 发布了 Macintosh Plus，配备索尼双面 800 KB 磁盘驱动器，并采用支持目录和子目录的新 HFS 磁盘格式。这款驱动器被装入外置外壳，成为 Macintosh 800K 外置驱动器（M0131），比早期 400 KB 驱动器更纤薄。除初代 128K（无法加载 HFS 格式）外，它可用于各款 Macintosh 机型，并兼容旧的 400 KB 单面盘以便共享。Apple 的变速 GCR 技术（与 400 KB 驱动器相同）使其容量超过 PC 阵营的 720 KB 软盘，机芯也比前代更安静、明显更快。它主要为配备新 128 KB ROM（内含支持该驱动器所需代码）的 Mac 设计，也可在旧 64 KB ROM 的 Mac 上使用——前提是先从 Hard Disk 20 的系统文件夹将相应软件加载到 Mac 内存中。驱动器自行控制转速，不再依赖 Mac 的外部信号（早期仅兼容 Macintosh 的机芯会屏蔽该信号）；后来为 Apple II 适配专有信号的通用机芯需要特殊线缆将转速信号与 Mac 隔离，以防损坏驱动器。随着容量提升，加之 Mac Plus 内存达到前代的 2-4 倍，外置驱动器已不像从前那样必不可少；不过当时扩充存储的唯一选择仍是昂贵的硬盘，一年后 Apple 在 Macintosh SE 上将可同时访问的软驱上限提高到三台（Macintosh Portable 是唯一另一款做到的 Mac）。

Macintosh Hard Disk 20 是 Apple 专为 Macintosh 512K 开发的第一款硬盘驱动器，于 1985 年 9 月 17 日推出，是 Apple 期待已久的 Macintosh Office（1985 年 1 月发布的集成商业软硬件套件）解决方案的一部分。当时平均文件大小约 10-20 KB，HD 20 可容纳的海量文件若用 Apple 原有的 Macintosh 文件系统（不支持目录）组织将难以管理。因此 Apple 为它同步推出了包含全新 Hierarchical File System（层次化文件系统）的 System 和 Finder 更新，让用户能更好地组织大容量卷上的文件。其结果是只有 Macintosh 512K 能使用它——初代 Macintosh 128K 的内存不足以加载新文件系统。当时市场上的硬盘大多按 Apple 的规范使用速度较慢的串口传输数据，Apple 则让 HD 20 改用更快的软盘端口，使用户还能菊花链连接一台外置软驱以及额外一台 HD 20。

1984 年，在 Apple IIe 发布的次年，Apple 推出了 DuoDisk（A9M0108）——将两台三分之二高度的 140 KB Disk II 机芯并排装入同一个塑料外壳，不支持菊花链。该设备设计为叠放在计算机之上、显示器之下。每套设备需要独立的磁盘控制卡（每张卡仍只能控制两台驱动器），设备数量因而受限于可用插槽数量；实践中，Apple II 很少有场景能用上两台以上的 5.25 英寸驱动器，所以这一限制影响不大。它最初采用与 Apple III Plus 相同的 DB-25 连接器，后来成为首款采用 Apple 标准 DB-19 软驱接口的产品。

初代 Macintosh 外置磁盘驱动器（M0130）于 1984 年 1 月 24 日随 Macintosh 一同发布，但直到 1984 年 5 月 4 日才真正发货。驱动器外壳设计与 Macintosh 相配，内置与 Macintosh 相同的 400 KB 驱动器（索尼制造的 3.5 英寸单面机芯）。Macintosh 只能支持一台外置驱动器，同时挂载的软盘数量被限制为两张；但 Apple 和第三方厂商都开发了连接到 Mac 软盘端口的外置硬盘——该端口带透传接口，可菊花链串联外置磁盘驱动器。Apple 的 Hard Disk 20 也可以再串联一台硬盘和一台外置软驱。400 KB 外置 Macintosh 驱动器可在任何不带高密度 SuperDrive 控制器的 Macintosh 上使用（因接口电气规格变化），但磁盘实际上只支持 MFS 文件系统。虽然 400 KB 磁盘可以格式化为 HFS，但无法从中启动，也无法在 Mac 128K 或 512K 上读取。

Disk IIc（A2M4050）是 Apple 于 1984 年推出的半高 5.25 英寸软盘驱动器，专为搭配 Apple IIc 个人计算机设计——Apple IIc 是唯一内置 5.25 英寸磁盘机芯的 Apple II。初代 IIc 的磁盘端口只能控制一台额外的外置 5.25 英寸驱动器，因此这款驱动器省去了背部的菊花链端口。它也可以用在其他 Apple II 机型上，只要位于驱动器链条的末端（因为没有菊花链端口）；但由于 Disk IIc 不附带控制卡销售（Apple IIc 本身无需控制卡），这种情况下必须转接现有的 Disk II 控制卡。本质上与全高版 Disk II 相同，Apple 以 329 美元出售 Disk IIc。

ProFile 是 Apple 的第一款硬盘驱动器，于 1981 年 9 月以 3,499 美元的价格推出，最初面向 Apple III。原始型号格式化容量为 5 MB，需连接插入 Apple III 插槽的专用接口卡。1983 年，Apple 为 Apple II 推出了 ProFile 接口卡，软件支持 Apple ProDOS 和 Apple Pascal。同样在 1983 年，Apple 发布了通常随 ProFile 一同销售的 Lisa 计算机。ProFile 可连接 Lisa 的内置并口，或可选双端口并口卡的端口；最多可安装三块此类接口卡，因此理论上一台 Lisa 最多可使用七台 ProFile 驱动器。后来推出的 10 MB 型号需要升级 PROM/接口卡才能识别额外的 5 MB。

Disk III（A3M0004）是为 Apple III 推出的首个 Disk II 变体，在改良的塑料外壳内使用了相同的驱动器机芯，并采用专有连接器。经过一些改造，两种驱动器可以互换。尽管 Apple 试图迫使 Apple III 用户购买新驱动器，但许多老 Apple II 用户很快就想出了适配现有更便宜的 Disk II 的办法——不过这种方式只支持一台外接 Disk II。Disk III 是首款支持菊花链的驱动器，最多可在 Apple III 的单个 26 针排线接口上再串联三台驱动器，共计 4 台软盘驱动器——Apple III 也是首款内置驱动器机芯的 Apple 计算机。Apple III Plus 将 26 针接口改为 DB-25 接口，与 Disk III 搭配使用时需要转接器。

Disk II 软盘子系统是 Steve Wozniak 应 Mike Markkula 的建议设计的 5.25 英寸软盘驱动器。Apple 最初并未为 Apple II 提供磁盘驱动器——它与当时的其他微型计算机一样使用盒式磁带存储数据。该产品于 1978 年 6 月发布，预订价 495 美元；后来含控制卡（可控制最多两台驱动器）和线缆的正式售价为 595 美元。最初的 Disk II 驱动器（A2M0003）基于 Shugart SA-400 改造——那是世界上第一款商用 5.25 英寸软盘驱动器。Apple 只购入不含 SA-400 标准控制板的裸机芯，换上 Wozniak 设计的磁盘接口板，再在面板上印上 Apple 标志。Wozniak 称 Disk II 系统是「我在 Apple 最不可思议的经历，也是我做得最出色的一件作品」，并将它与 VisiCalc 并列为 Apple II 成功的关键。Apple 初期的生产由两人完成，每天组装 30 台驱动器。到 1982 年，出于成本考虑 Apple 改用 Alps 机芯。驱动器通过 20 针排线连接控制卡，控制卡插入 Apple II 主板上的总线插槽；后来也提供了 DB-19 转接器，以兼容 Apple 后来的接口标准。一台 Apple II 或 Apple IIe 最多可连接 14 台驱动器——每张控制卡带两台驱动器，每个插槽插一张卡，每台计算机有七个可用插槽。Apple 的印刷手册建议将第一张控制卡插入 6 号插槽。
